震安-4000PCB表面清洗机

设备概述

全自动PCB板面清洁机适用于在锡膏印刷或黏胶涂覆之前在线清洁PCB焊盘表面的细小板屑、灰尘、纤维、毛发、皮肤碎屑、金属微小颗粒等异物，确保PCB表面处于清洁状态，提前消除虚焊，空焊，翘起，偏斜等焊接不良，从而减少隐患，提高产品品质。根据FRT生产线PCB清洁需求开发设计的专门设备。标准配备除静电功能，完全消除静电干扰。接触式清洁方式，清洁率达99%以上，确保高效，稳定，持久的清洁效果。

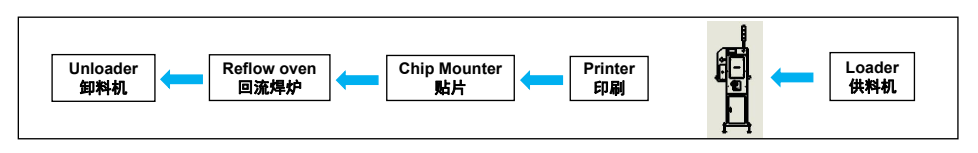

产线布置图

4000PCB表面清洗机是一款全新理念的板面清洁系统，由两个粘尘滚轮粘附PCB上面的灰尘，使用高压离子风去板屑，纤维，毛发，粉末颗粒等杂物，再由粘尘滚轮与粘尘纸面对面接触，收集滚轮上的污染物; 确保印刷前PCB表面处于清洁状态，提前消除虚焊不良，提高产品品质。

产品结构和功能

主要结构组成:设备主要由机架、毛刷机构、粘尘辊轮机构、真空吸尘装置、除静电装置、PCB板传送机构、人机控制显示屏和电控箱等组成

产品特色

采用触摸屏控制界面，操作简单易懂

轨道进料方向可以随意切换，左→右或右→左

前端具有毛刷功能，去除碎屑、毛发等能力更强

PCB板进出处均附带除静电装置，减少贴片过程中由静电产生的贴片不良及静电损害

具有计数功能和数控速度显示功能

粘尘卷纸更换周期提醒功能

根据PCB板高清洁需求开发设计的防静电清洁毛刷和真空吸尘装置，确保高效，稳定的清洁效果。

技术规格参数

项目                  ZA-4000规格/参数                 备注

PCB尺寸         50x50~300x300 (LxW)mm     大型基板其它型号对应

PCB厚度             0.5~3.2mm                         0.4mm以下基板特殊对应

传送高度             900±25 mm

清洁毛刷             1根

真空吸尘装置        1套

粘尘辊轮                 前后两根

粘尘纸                     一卷

轨道方向         左→右或右→左                             可选

轨道固定边         前固定或后固定                         可选

轨道宽度调整         手动                             自动轨道宽度调整选配

除静电装置             内置                                 特殊除静电装置选配

气源                     0.4-0.5MPa

电源                     AC220V,50HZ                         特殊电压需指定

外形尺寸(mm)         890X600X1400

重量                         140KG
